铸铁闸门扇形闸门多种款式可随心选择
更新时间：2025-07-21 17:12:55 ip归属地：丽江，天气：阵雨转多云，温度：15-27 浏览次数:56 公司名称： 耀禹水利机械厂(丽江市分公司)
| 产品参数 | |
|---|---|
| 产品价格 | 批发/套 |
| 发货期限 | 当天 |
| 供货总量 | 58 |
| 运费说明 | 电联 |

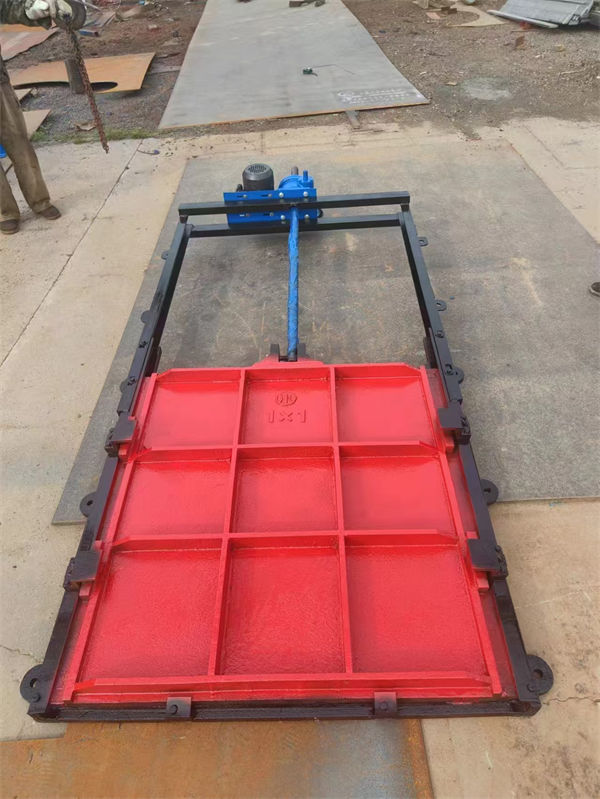

| 产品名称 | 铸铁闸门 |
| 范围 | 铸铁闸门扇形闸门供应范围覆盖云南省、昆明市、玉溪市、丽江市、普洱市、曲靖市、保山市、昭通市、临沧市、文山市、西双版纳市、红河市、大理市、德宏市、楚雄市、怒江市、迪庆市 古城区、永胜县、华坪县等区域。 |
耀禹水利机械厂(丽江市分公司)位于冀州区西王镇工业区，地理位置优越，交通十分便利，我公司是一家集生产、销售为一体的大型企业，主要生产 水库铸铁闸门、不锈钢闸门。公司以良好的信誉、优质的产品、雄厚的实力、低廉的价格享誉全国30多个省、市、自治区，产品深得用户依赖。
技术要求 铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。 1 铸件 1 灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。 2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应干净。 3 主要铸铁件(如门框、门板和导轨)应时效处理。 4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。 5 铸件的铸造偏差应符合GB 6414规定。 2 主要构件 门板 1 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。 2 门板应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5，挠度应不大于构件长度的1/1500。 3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。4 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。 2 门框 2.1 门框应整体铸造，在 工作水头下，其拉伸、压缩和剪切强度的系数不小于5。 2.2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。 2.3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB 4216.2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。 2.4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表3的规定 2.5 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 2.6 墙式闸门与墙面接合的门框表面，应保持平整。 2.7 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。 导轨 导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。 密封座 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。
吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。
表 2 mm 闸门孔口规格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形闸门的密封座厚度以闸孔的长边尺寸为准。 吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。 传动螺杆 传动用螺杆应按 工作开启和关闭力设计，其拉伸、压缩和剪切强度的系数不小于5，螺杆的柔度不大于200。 楔紧装置 在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm。 楔紧件用螺钉(螺柱)分别固定在门板及门框上。 销轴与螺钉、螺栓等紧固件 所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计，其拉伸、压缩和剪切强度的系数应不小于5。
型式检验
有下列情况之一时可在闸孔尺寸300-600mm、700-1500mm、1600-2000mm和2100-3000mm范围内任选一种进行型式试验:a. 新产品试制时；b. 老产品转厂生产的试制定型鉴定；c. 如结构、材料和工艺有较大改变，可能影响性能时；d. 正常生产时，两年检验一次； e. 产品长期停产后，恢复生产时。 型式检验项目 (1) 作门板挠度测定，应符合要求。 (2) 作全压泄漏试验.应符合要求。 标志 闸门的标志可直接在门板的背部铸造凸字或钉铭牌，其内容应包括制造厂名或厂标、闸门规格和工作水头等字样。 @包装、运输及贮存 闸门在检验合格后，应表面的油污赃物和存留的水分。 在装运和贮存期内闸门应处于关闭状态，螺杆或螺纹部应涂油脂包扎，以防锈蚀和损坏。 闸门的发运方式由供需双方协商确定。包装应符合YB 3214规定，必须使闸门及附件固定，保证在运输途中不致因包装不慎而损坏。闸孔在600mm以上时，需用螺栓紧固或者紧固在一块滑座上，以便吊装。 出厂闸门应附有产品合格证、产品使用说明书及装箱单。 产品合格证应包括下列内容: a. 制造厂名和出厂日期；b. 产品名称、型号及规格；c. 工作水头；d. 依据标准、检验结果和检验日期；e. 出厂编号；f. 检验人员及检验负责人签章。 产品使用说明书应包括下列内容: a. 制造厂名;b. 用途和主要性能规格；c. 作用原理和结构说明；d. 标有主要外形尺寸和连接尺寸的安装图；e. 主要零件材料；f. 维护、保养、安装和使用注意事项；g. 可能发生的故障和办法;h. 附件清单。
